貨車前橋結構圖分解圖詳解

返回列表 來源：義和車橋 瀏覽：- 發布日期：2020-05-28 10:48:33【大 中 小】
諸城市義和車橋有限公司是一家專業生產貨車前橋總成的車橋廠家，其生產的貨車前橋總成產品主要包含了制動鼓、制動氣室、轉向拉桿、半軸、穩定桿、車輪安裝螺栓等等。

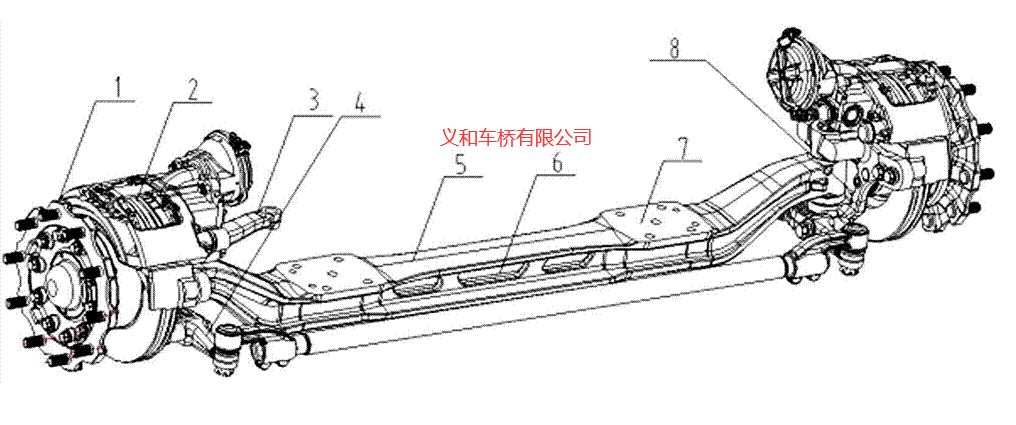

圖示前橋設計承載值為7.5t貨車前橋總成結構分解圖：

前橋分解圖1


一般的汽車都是前橋承擔轉向任務,四輪轉向汽車的前后橋,都是轉向橋。

7.5t前橋總成的具體參數如下：

參數：7.5噸鼓式
額定載荷（Kg）：7500
主銷內傾r1：3°
車輪外傾r2：1°
主銷距L1：1767\1789
板簧距L2：850
輪輞安裝端面距L3：2343~2365
落差H1+H2：89
輪轂螺栓分布圓￠1：Φ335

車橋最容易出現的故障就是變形及斷裂,以及位移磨損引起的一些故障。大家在檢修的時候應多檢查底盤連接件或緩沖件之間的間隙是否出現問題。如主銷間隙過大松動或橫向穩定桿的緩沖膠帶來的異響等。

如果您的車橋出現故障或者需要維修更換，請撥打諸城市義和車橋有限公司服務熱線188-5362-8757！
